物理-布シミュレーション †

UE4：ver.4.5.0
APEX SDK：1.3.2

布挙動。Clothing。
まだ全機能使いこなしてないです。検証中。
間違ってたらごめんなさい。

参考 †

• アンリアル エンジン 4 ドキュメント : APEX
  https://docs.unrealengine.com/latest/JPN/Engine/Physics/Apex/index.html

• Youtube : Blender UE4 Cloth
  https://www.youtube.com/watch?v=VW7M0f04RwQ

モデルデータの注意点 †

• モデルデータにスケール値入ってたら上手くいかなかった。
• UE4上でSkeltal Meshでないと適用できないので、ボーンを入れておかないといけない。

検証に使ったデータ †

なんか問題出たらごめんなさい。

• モデル
  clothtest.fbx
• Clothing Tool Workspace
  &ref(): File not found: "ClothingToolPROFILE.ctw" at page "物理-布シミュレーション";
• UE4に読み込ませる用APEXファイル
  ClothingToolPROFILE.apx

初期設定 †

1. nvidia download centerから、「PhysX:APEX SDK」を落としてくる。
　https://developer.nvidia.com/gameworksdownload
　APEX SDK 1.3.2では、"APEXSDK-1.3.2-Build6-CL18960576-PhysX_3.3.2-WIN-VC10-BIN.exe"

2. 落としてきたexeを実行、出来上がったzipを解凍。

布シミュレーション設定ファイル(APEX)の作成 †

1. APEX SDKの"/bin/vc10win32-PhysX_3.3/ClothingToolPROFILE.exe"を実行する。
　これが物理挙動の設定ファイル作成ツール。win64版には入っていないので注意。

• 起動時にバージョンでCUDAが云々表示される場合は、nvidiaのグラフィックドライバーを最新にしてみてください。

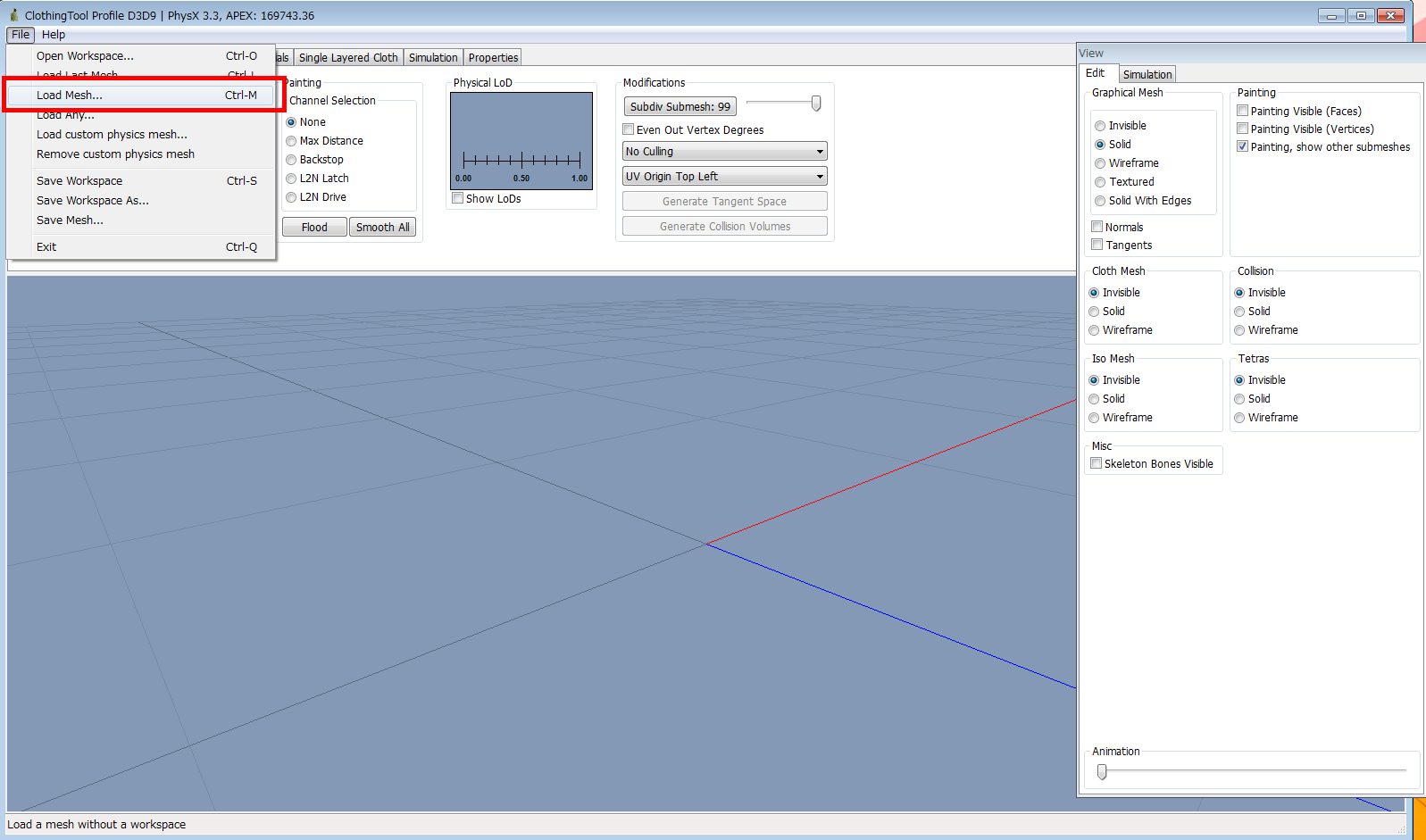

2. メニューバーの「File」-「Load Mesh」で対象のFBXを読み込む
　

3. 布挙動の設定、必要であればコリジョンの設定をする（後述）

• 布挙動の設定
• コリジョンの設定

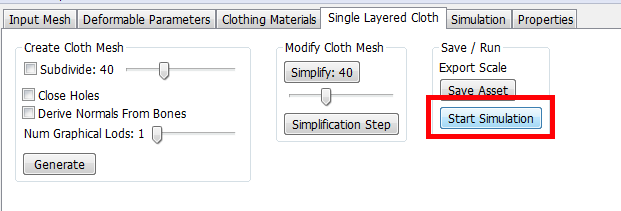

4. 設定が終わると、「Single Layerd Cloth」タブの「Save/Run」欄、「Start Simulation」でシミュレーションを再生できる。
　「Simulation」タブに移る。
　

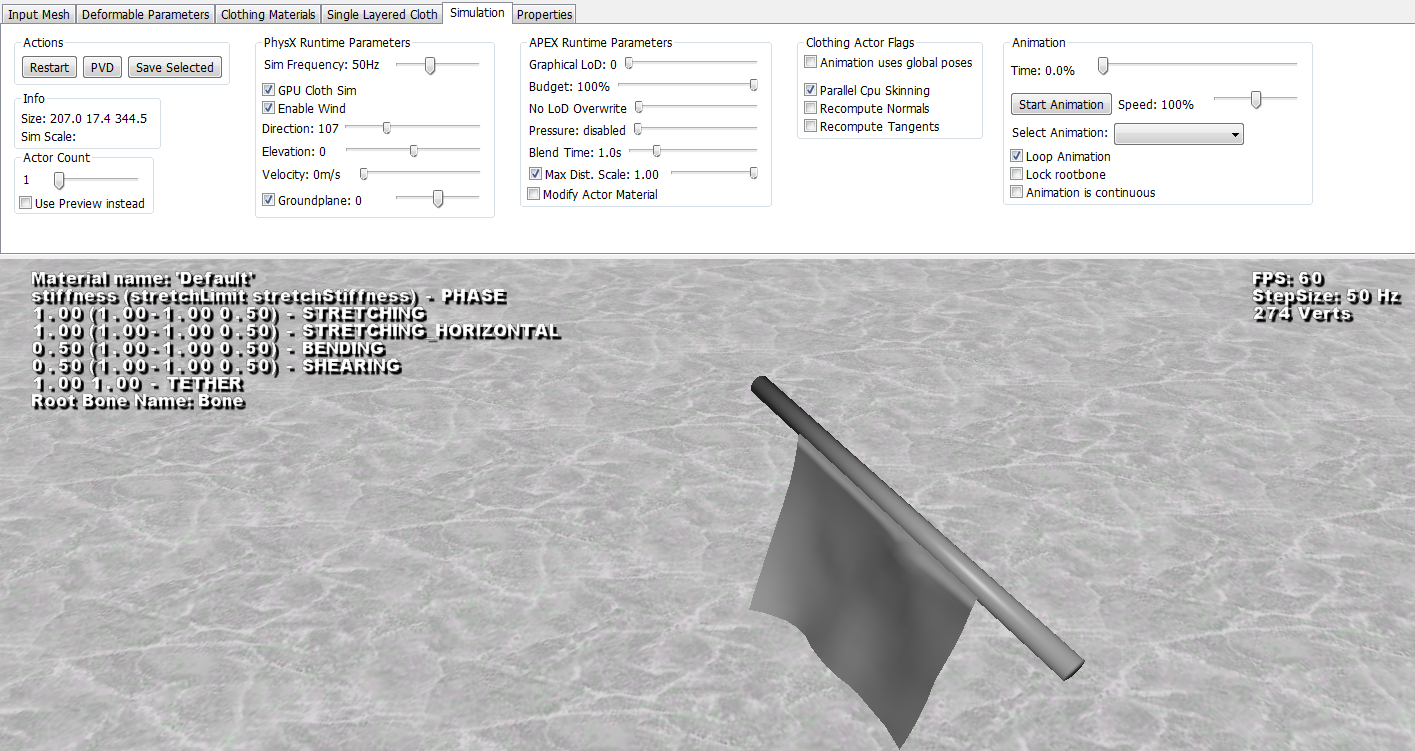

• 実行結果
  　各種パラメーターで挙動の確認ができる。
  　

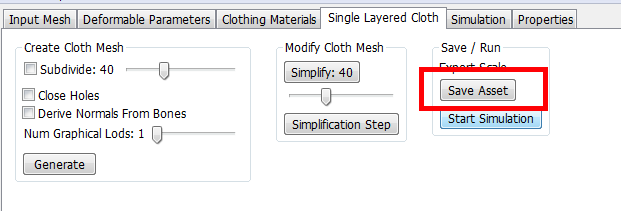

5. 確認も完了すると、「Single Layerd Cloth」タブの「Save/Run」欄、「Save Asset」で、apxファイルを出力する。
　このファイルがUE4で布シミュレーションするには必要。
　

布挙動の設定 †

1. 「Imput Mesh」タブの「Select Submesh」欄で布シミュレーションの設定を行いたいメッシュのみ選択する。
　
　今回は「Plane」にだけ布シミュレーションを

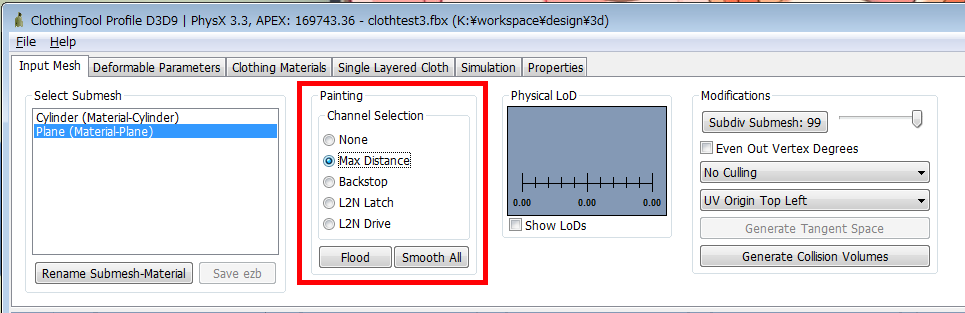

2. 「Painting」欄の「Channel Selection」を「Max Distance」に。
　

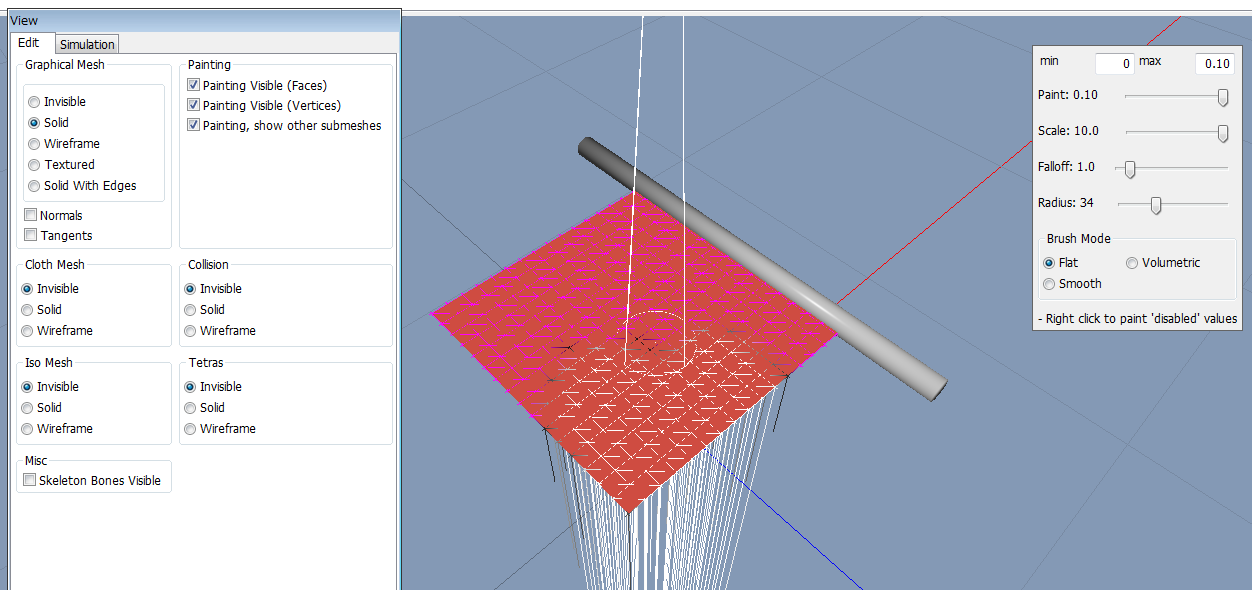

3. 出てくるポップアップウィンドウで各種設定して、3DView上でペインティングしていく
　3D View上で左クリックのドラッグでプラス方向（シミュレーション挙動する）へ。
　右クリックのドラッグでマイナス方向（シミュレーション挙動しない）へ。

• Paint：ペインティングする濃さ
• Scale：挙動の大きさ。この数値の範囲内で布が挙動する。
• Falloff
• Radius：ペインティングする筆の大きさ

また、「View」ウィンドウの設定で状況を確認できる。

• Painting欄
  • Painting Visible(Face)：ペイント箇所の面を表示する。白色（影響力・大）〜黒色（影響力・小）〜赤色（影響力・無）。
  • Painting Visible(Vertices)：メイント箇所の頂点を表示する。線の長さで影響の強さを確認できる。
  • Painting, show other submeshes：ペイント対象ではないメッシュも表示する。

コリジョンの設定 †

UE4上のコリジョンは使用できず、APEX上で付ける必要があります。

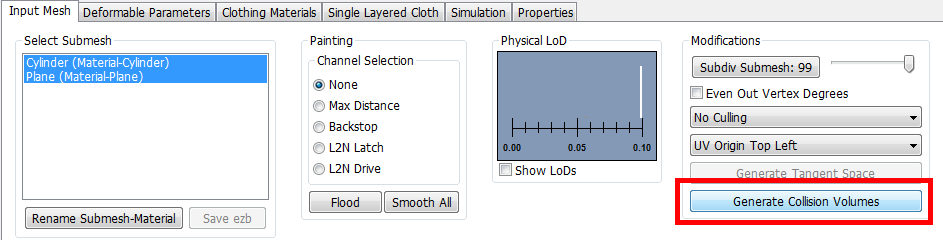

1. 「Input Mesh」タブ-「Modifications」-「Generate Collision Volumes」を選択して設定ウィンドウを立ち上げます。
　

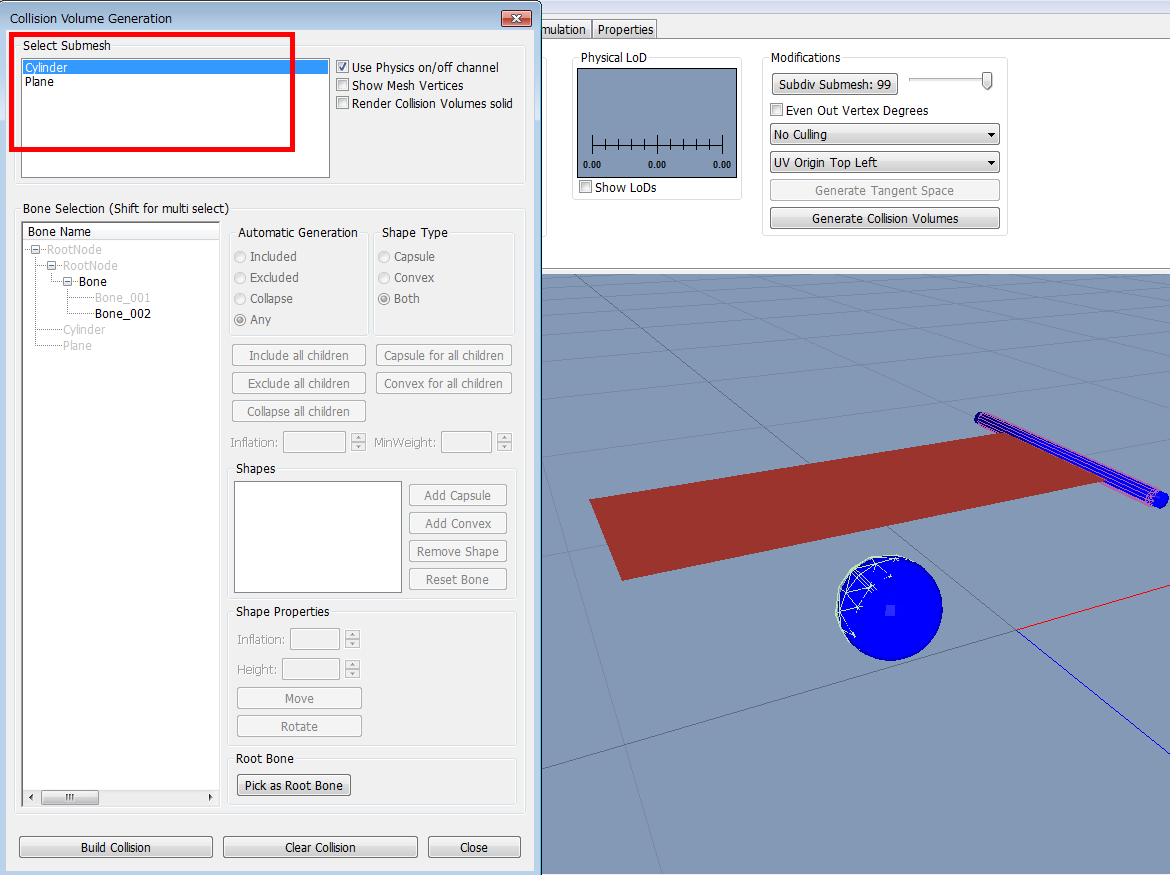

2. 「Select Submesh」欄でコリジョンを設定するメッシュを選択します。
　すると「Bone Selection」欄に、選択したメッシュに関連付いているボーンがアクティブになります。
　また、3D Viewにコリジョンが表示されます。
　

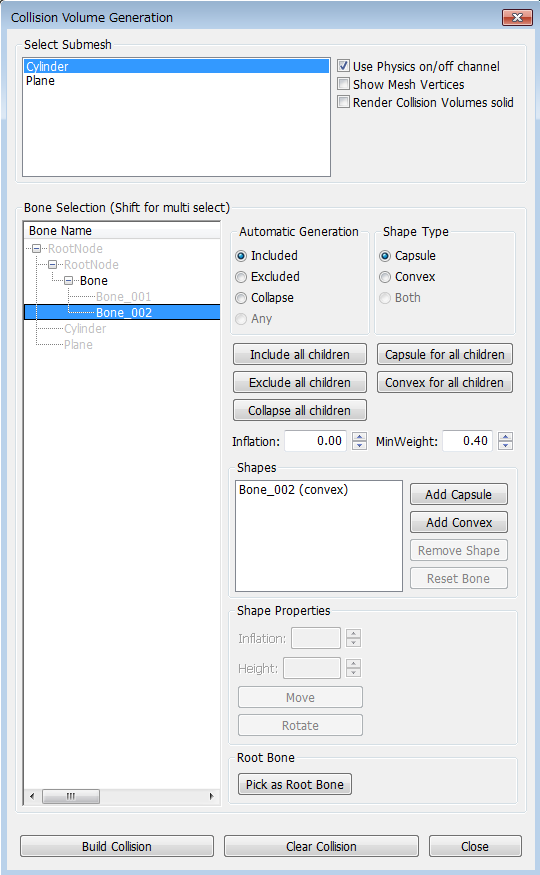

3. 編集したいボーンを選択すると、各種設定が出来ます。
とりあえずは形状をCapsule、サイズの調整くらいしか試していません。

• Automatic Generation : ?
• Shape Type : コリジョンの形状。ConvexにするとUE4に持っていった時に座標が崩れてしまったので、Capsuleしか試してない。
• Shapes : コリジョンデータ。
  • Add Capsule : コリジョンの追加。
  • Remove Shape : コリジョンを消す。要らない場合は全部消す。
• Shape Properties
  • Radius : カプセル半径
  • Height : カプセル高さ
  • Move : ?移動できなかった?
  • Rotate : ?回転出来なかった?

4. 全部設定し終えたら、下部の「Build Collision」を押す。多分。

UE4上の設定 †

1. モデルをインポート。
　Skeltal Meshでインポートする必要有り。

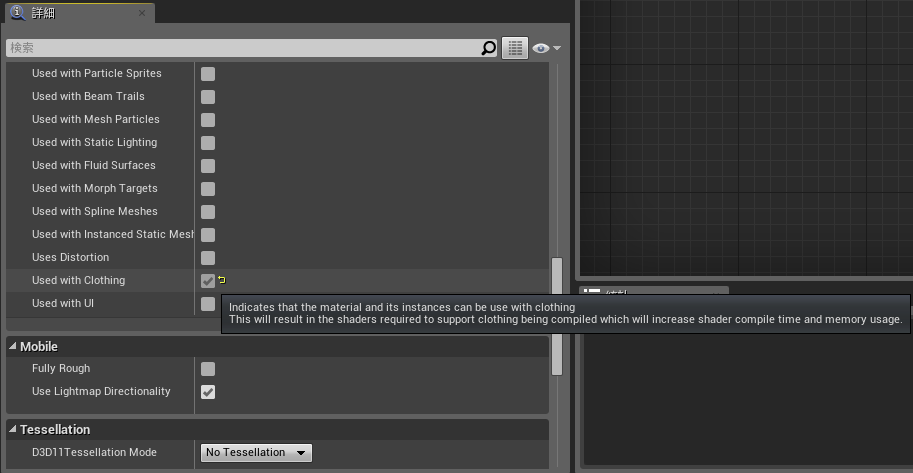

2. 布シミュレーションを適用するマテリアルの詳細で、「Used with Clothing」にチェックを入れる
　

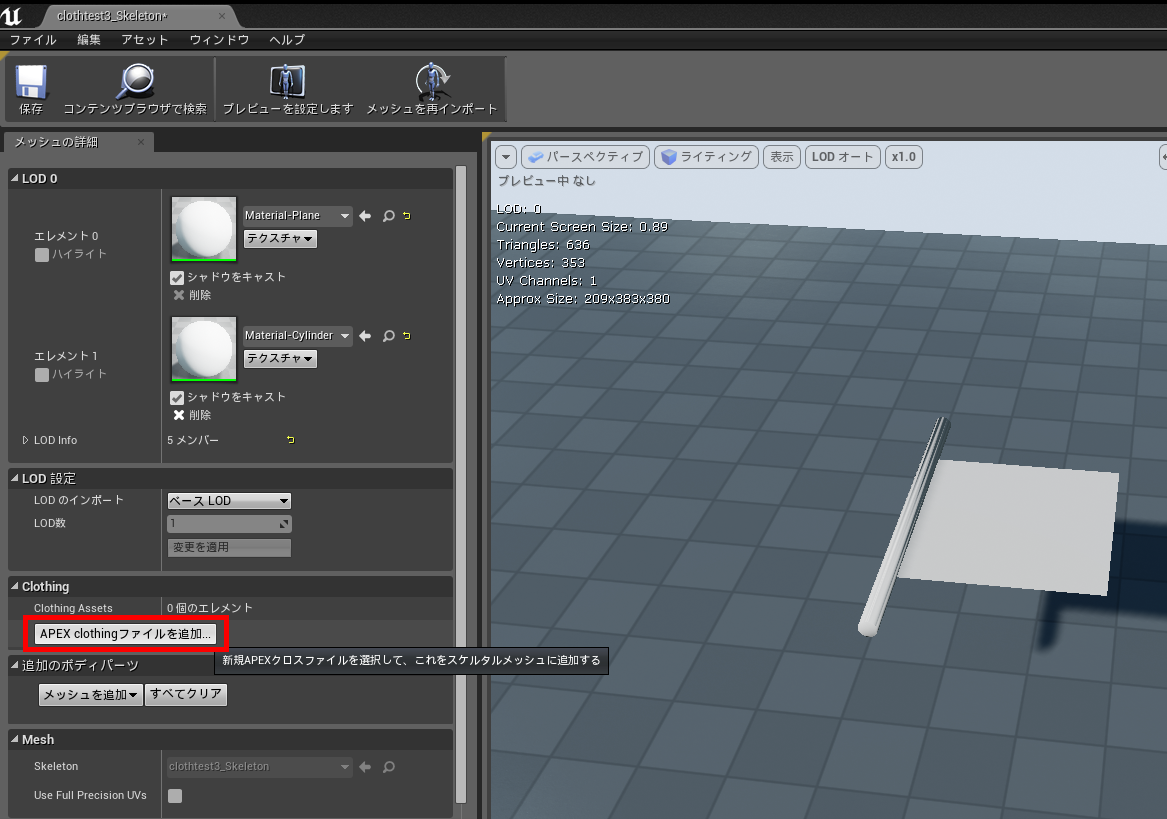

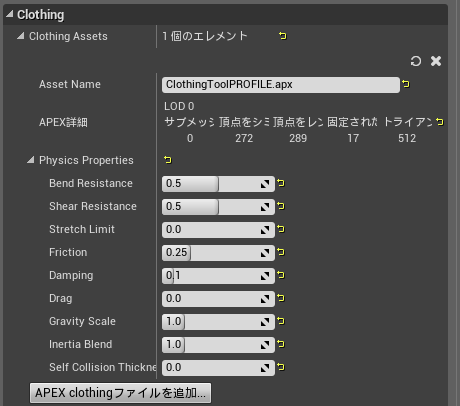

3. インポートしたメッシュの詳細欄の「Clothing」-「APEX clothingファイルを追加...」で、布シミュレーションの設定で作成した.apxファイルを指定する。
　

• インポート成功後
  　

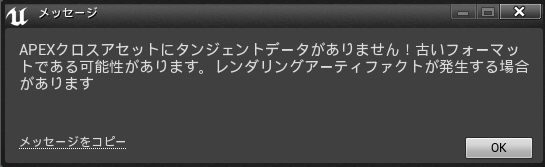

• 警告が出ますが無視してます。
  　

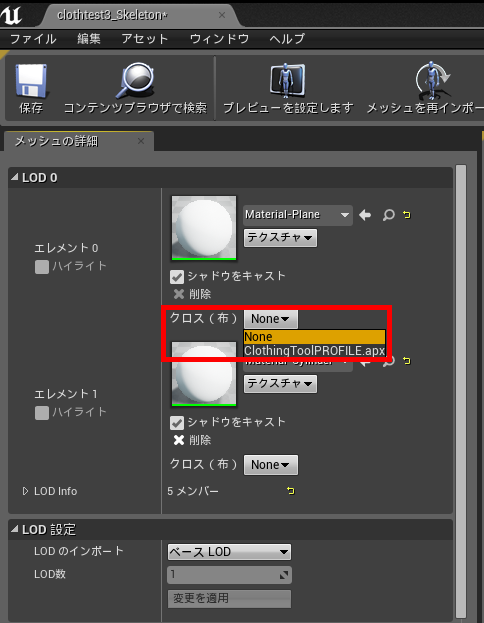

4. LOD欄の「クロス（布）」で、(3)でロードしたファイルを指定します。
　

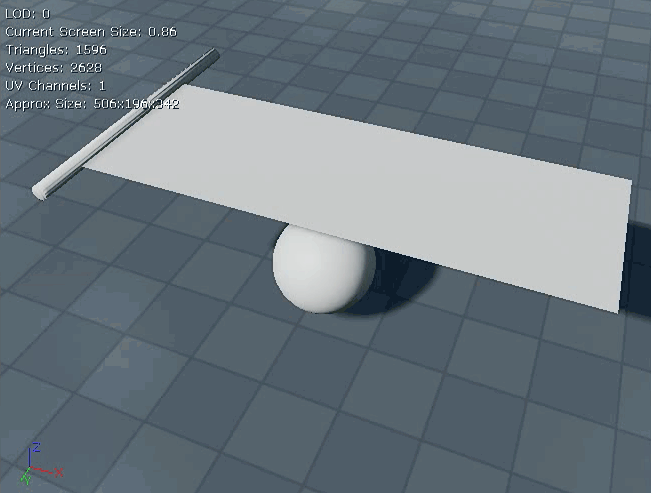

結果 †

• コリジョン有り版
  　&ref(): File not found: "ue4-physics-cloth_collision.gif" at page "物理-布シミュレーション";
